1. DCS系統主要具備三個功能：數據采集和處理（DAS），屏幕顯示、參數越限報警、事件序列、事故追憶、打印制表、屏幕拷貝、歷史數據存儲等；模擬量控制（MCS）及開關量順序控制（SCS）。

2. DCS系統監測的主要參數有：全廠生產車間的工況及工藝系統的運行參數；主要輔機的運行狀態；主要閥門的啟閉狀態及調節閥門的開度；電源、氣源及其它必要條件的供給狀態；主要的電氣控制參數等。

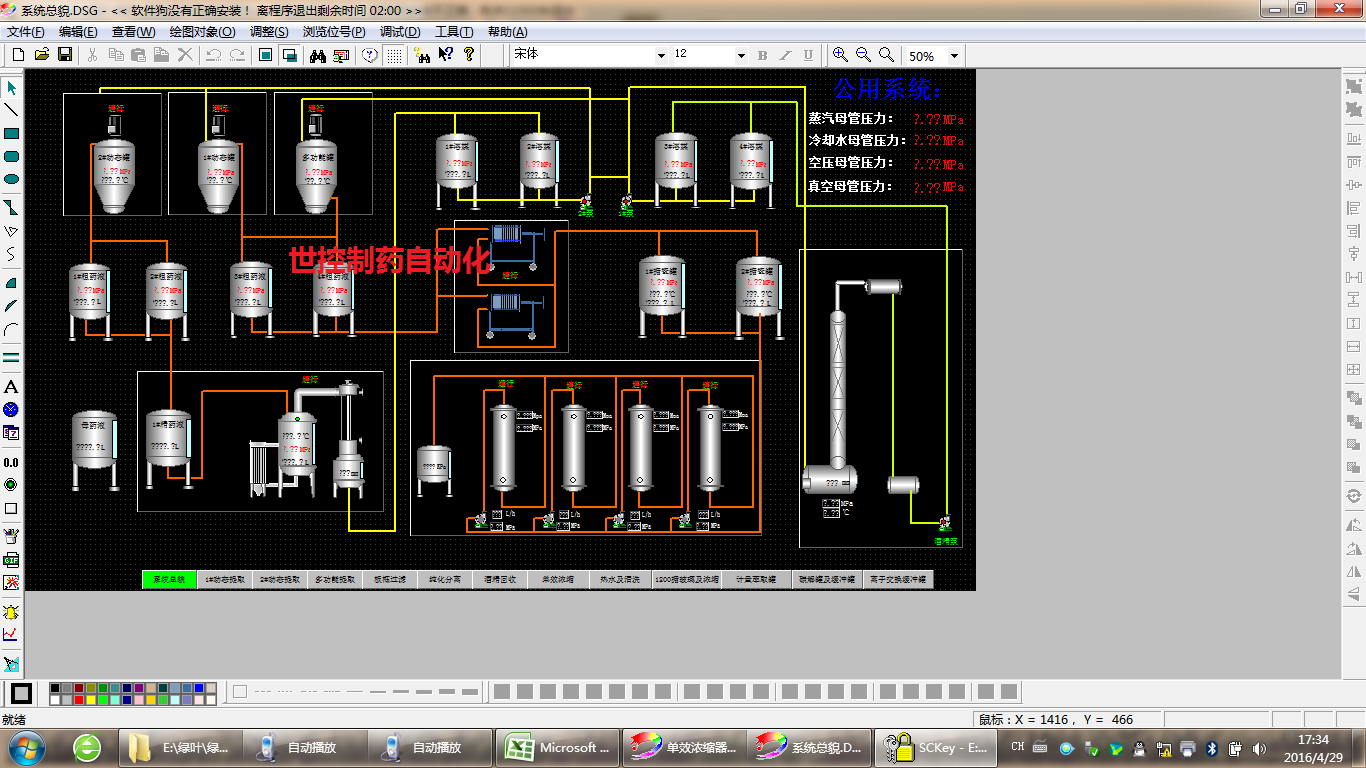

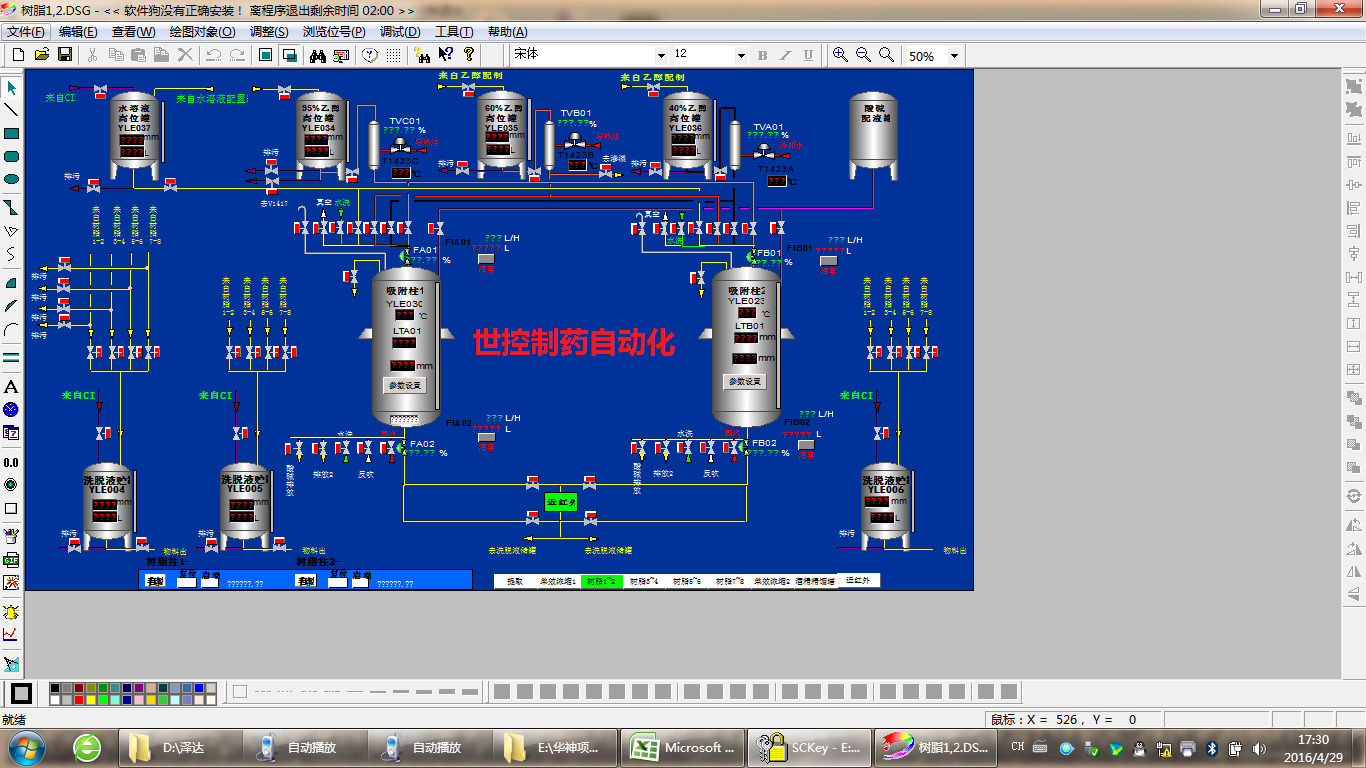

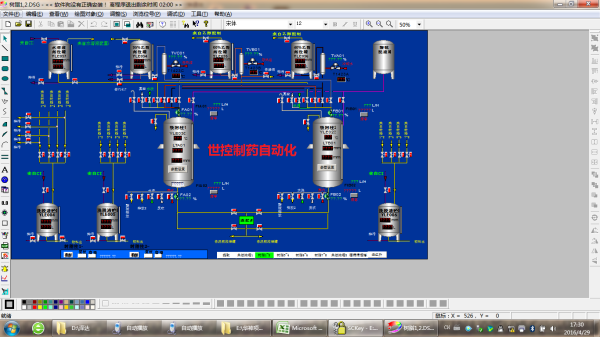

3. 自動調節系統由DCS中的模擬量調節系統（MCS）完成。主要的調節項目：提取上料裝置(X1101A~F)中的提取罐溫度控制；單效濃縮裝置(X1102AB)中蒸發室溫度控制……等，具體控制內容參見PID流程圖、DCS監控?cái)?shù)據表。

4. 聯鎖保護和啟停控制以及一些主要閥門的開閉控制由DCS中的順序控制系統(SCS)來完成，實現功能組或子組級的控制。參見聯鎖系統邏輯圖。

5. 參數報警主要是工藝系統的工藝參數偏離正常；電氣保護項目動作及主輔機設備故障；輔助系統故障；控制設備故障；主要電氣設備故障等。

五、 儀表選型

本設計的儀表選型本著滿足工藝要求、安全可靠且操作、維護安裝方便、技術先進、經濟合理的原則進行。

1. 溫度測量：選用一體式溫度變送器，三線制接線。

2. 壓力測量：就地壓力采用不銹鋼壓力表、泵或風機出口采用耐震壓力表；遠傳壓力采用智能壓力變送器。

3. 液位測量：采用投入式靜壓液位變送器、雷達液位計，均采用不銹鋼材質。

4. 流量測量：采用孔板流量計。公稱壓力不低于管道壓力，測量材質均采用不銹鋼。

5. 控制閥門：采用氣動開關球閥。

包商根據總的用電負荷確定。隔離安全柵、隔離繼電器、現場儀表所需24V.DC電源，均由24VDC儀表電源統一提供，電磁閥電源由驅動電源24V.DC提供。采用DCS系統控制和監控的工藝生產裝置由電氣專業提供兩段不同的電源供給，一路直接進入DCS系統，另一路通過UPS(不間斷電源)供給，UPS的電源容量為工藝裝置斷電后能為整個自控系統提供15~30分鐘的電力供應，且UPS應具有變壓穩壓、故障報警及保護功能。

2. 本裝置儀表用壓縮空氣要求壓力0.5～0.8MPa(G)，氣量約5m3/min，要求儀表供氣的氣源必須進行凈化處理，儀表空氣含塵粒徑不大于3μm，含塵量應小于1mg/m3。儀表氣源吸入口的位置的選擇，應避免吸入易燃、易爆、有毒及腐蝕性氣體或蒸汽。宜選用無油潤滑式空壓機，氣源裝置送出的儀表空氣中，其油份含量應小于10mg/m3(8ppm(W))以下。當選用油潤滑式空壓機或者直接使用工藝壓縮空氣氣源做儀表氣源時，必須配高效的除油器，將壓縮空氣中的油份含量控制在規定值以下，并配以相應的過濾、干燥裝置和備用儲罐。

七、 DCS控制室

1. DCS控制室宜配備空調控制室內溫度，冬季宜保持在18～20℃，夏季宜保持在25～30℃，相對的濕度宜保持在40%～70%，以確保DCS控制站和操作站等設備的正常工作。

2. 控制室的設計應采取防靜電措施，機柜室地面宜采用防靜電活動地板，操作室地面可采用活動防靜電地板或水磨石地面?？刂剖覊γ鎽?yīng)平整，不積灰，易于清潔且不反光，墻面宜涂以無光漆或裱阻燃型的無光墻布，圖層應不易剝落?？刂剖乙俗龅蹴?，吊頂距地面的凈高宜為2.8～3.3m。

3. 控制室的照明宜用熒光燈具，機柜室的照度為500LX，操作室的照度為300LX，還必須設置事故應急照明系統，照度標準值宜為30～50LX。
